板式冷卻器
BR1.0板式冷卻器由不銹鋼壓制的傳熱片、密封膠墊、夾緊螺栓和壓緊板整機框架等零部件組成，板片帶有增壓的新型導流區。可耐各種腐蝕介質。傳熱效率高,冷熱介質通過相鄰板片流經各自通道進行換熱。是相同流速下管殼式換熱器的3倍以上。該冷卻器使用安全可靠,結構緊湊,體積小,占地少,是同等換熱面積管殼式冷卻器的五分之一左右。板式冷卻器片密封墊片全部采用免粘貼搭扣形式，減少運行維護成本，便于維修。松開壓緊螺母即可進行清洗維護,更換膠墊或板片。板式換熱器板片均為獨立元件,可按用戶要求隨意增減換熱面積和流程。密封槽設置泄液液道，各種介質不會串通，即使出現泄漏，也是向外排出。
| 參數 | BR1.0 |
| 板片外形尺寸mm3 | 1975*722*0.7 |
| 單片換熱面積m2 | 1.07 |
| 板間距mm | 3.3 |
| 單流道截面積m2 | 0.00254 |
| 最大處理量m3/h | 105-500 |
| 法蘭通徑DNmm | 225 |
| 工作溫度℃ | ≤180 |
| 工作壓力Mpa | 0.6,1.0 |
| 角孔直徑mm |
230 |

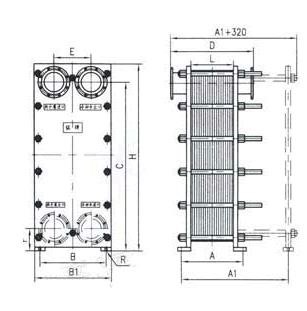

B=760 C=1927 F=252 E=425 B1=880 H=2140 R=13
BR0.5板式冷卻器技術參數
| 序號 | 總換熱面積m2 | 板片數（張） | L(mm) | D | A | A1 | 重量(kg) |
| 1 | 70 | 71 | 316 | 730 | 490 | 995 | 2318/2412 |
| 2 | 80 | 81 | 348 | 770 | 528 | 1055 | 2412/2513 |
| 3 | 90 | 91 | 381 | 802 | 562 | 1130 | 2505/2617 |
| 4 | 100 | 101 | 414 | 845 | 604 | 1195 | 2600/2778 |
| 5 | 110 | 111 | 447 | 880 | 638 | 1270 | 2690/2822 |
| 6 | 120 | 121 | 480 | 920 | 680 | 1330 | 2787/2922 |
| 7 | 140 | 141 | 570 | 995 | 756 | 1470 | 2974/3128 |
| 8 | 150 | 151 | 635 | 1035 | 794 | 1545 | 3067/3232 |
| 9 | 160 | 161 | 701 | 1070 | 832 | 1605 | 3160/3336 |
| 10 | 180 | 181 | 791 | 1150 | 908 | 1745 | 3348/3538 |
| 11 | 200 | 291 | 947 | 1225 | 984 | 1885 | 3535/3742 |
| 12 | 210 | 211 | 802 | 1260 | 1022 | 1955 | 3628/3845 |
| 13 | 220 | 221 | 840 | 1300 | 1060 | 2020 | 3722/3947 |
| 14 | 230 | 131 | 878 | 1340 | 1098 | 2095 | 3815/4050 |
